| Номи маҳсулот | Қубури пӯлоди карбон / қубури пӯлоди дегхона |
| Материал | A53 GrB,A36,ST52,ST35,ST42,ST45,X42,X46,X52,X60,X65,X70 |
| Стандарт | API 5L, ASTM A106 Gr.B, ASTM A53 Gr.B, ASTMA179/A192, ASTM A335 P9, ASTM A210, ASTM A333 |
| Шаҳодатномаҳо | API 5L, ISO9001, SGS, BV, CCIC |
| Диаметри берунӣ | 13,7мм-762мм |
| Ғафсӣ девор | SCH10, SCH20, SCH30, STD, SCH40, SCH60, SCH80, SCH100, SCH120, SCH160, XS, XXS |
| Дарозӣ | 1м, 4м, 6м, 8м, 12м мувофиқи дархости харидор |
| Табобати рӯизаминӣ | ранги сиёҳ, лак, равган, галванӣ, зидди зангзанӣ |
| Нишон додан | Нишондиҳии стандартӣ ё мувофиқи дархости шумо. Усули аломатгузорӣ: Рангҳои сафедро пошед |
| Табобати хотимавӣ | Андозаи ҳамвор/Нӯги қаҳваранг/Анги чуқурӣ/Анги риштадор бо сарпӯшҳои пластикӣ |
| Техника | Гарм ғелондашуда ё сард ғелонда ERW |

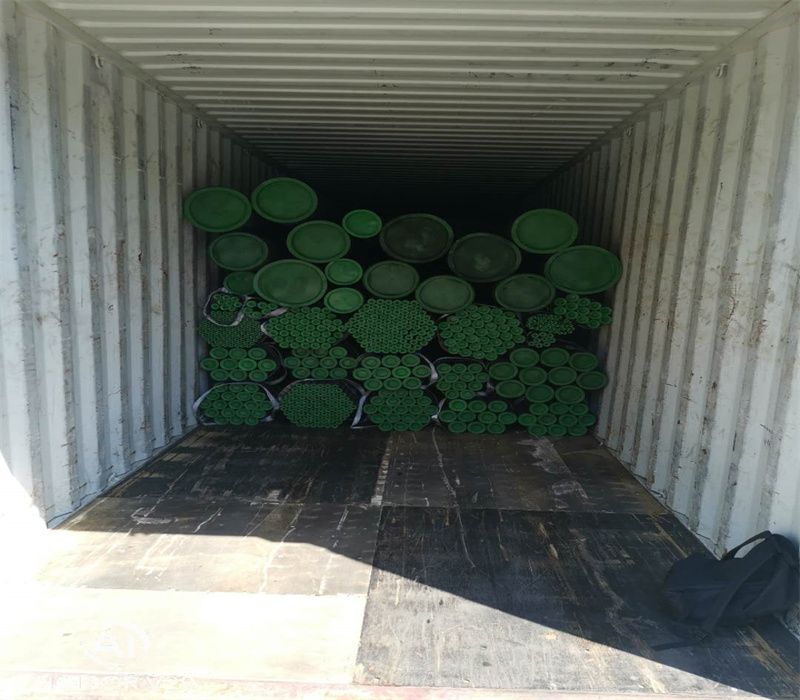

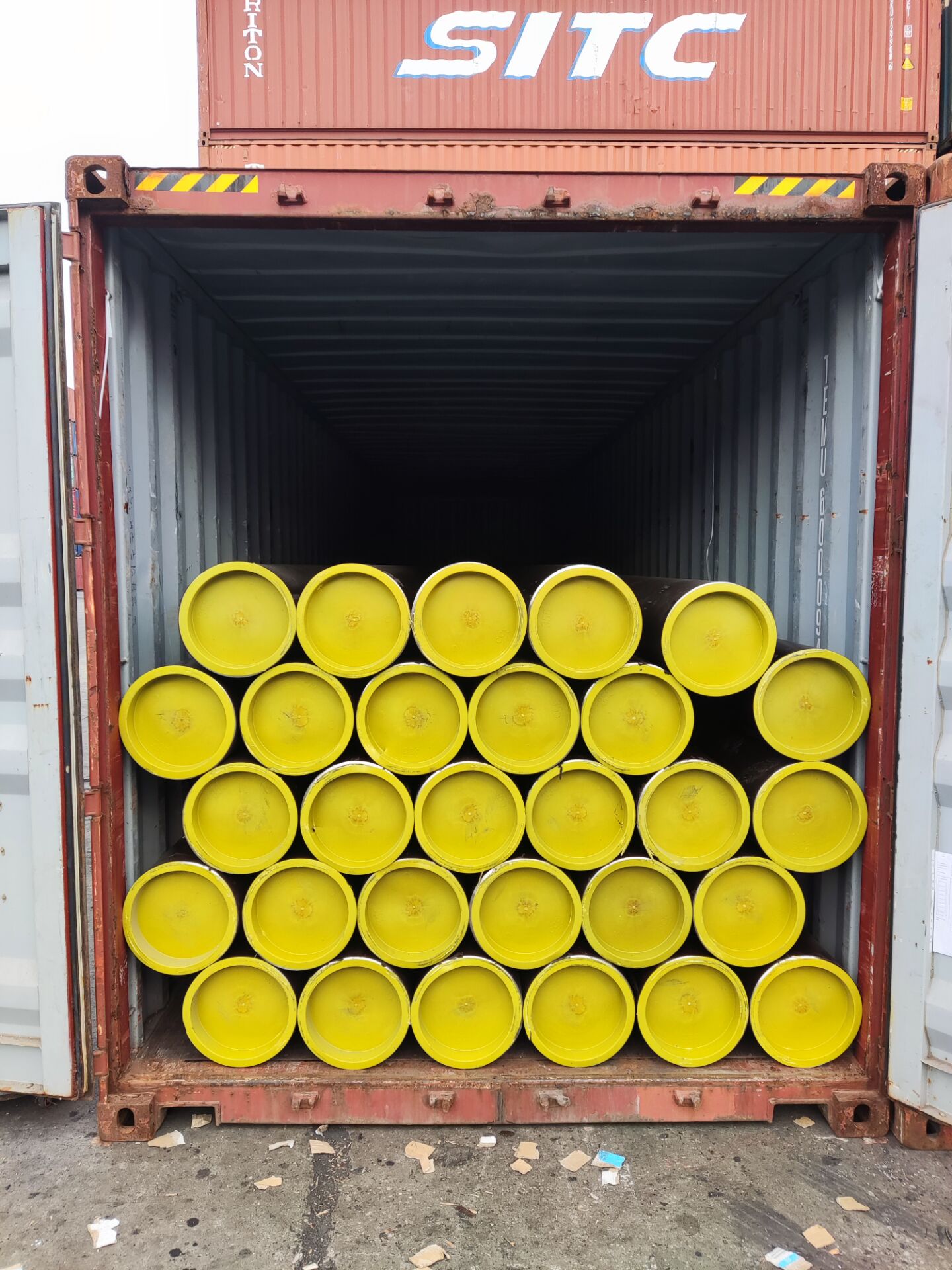

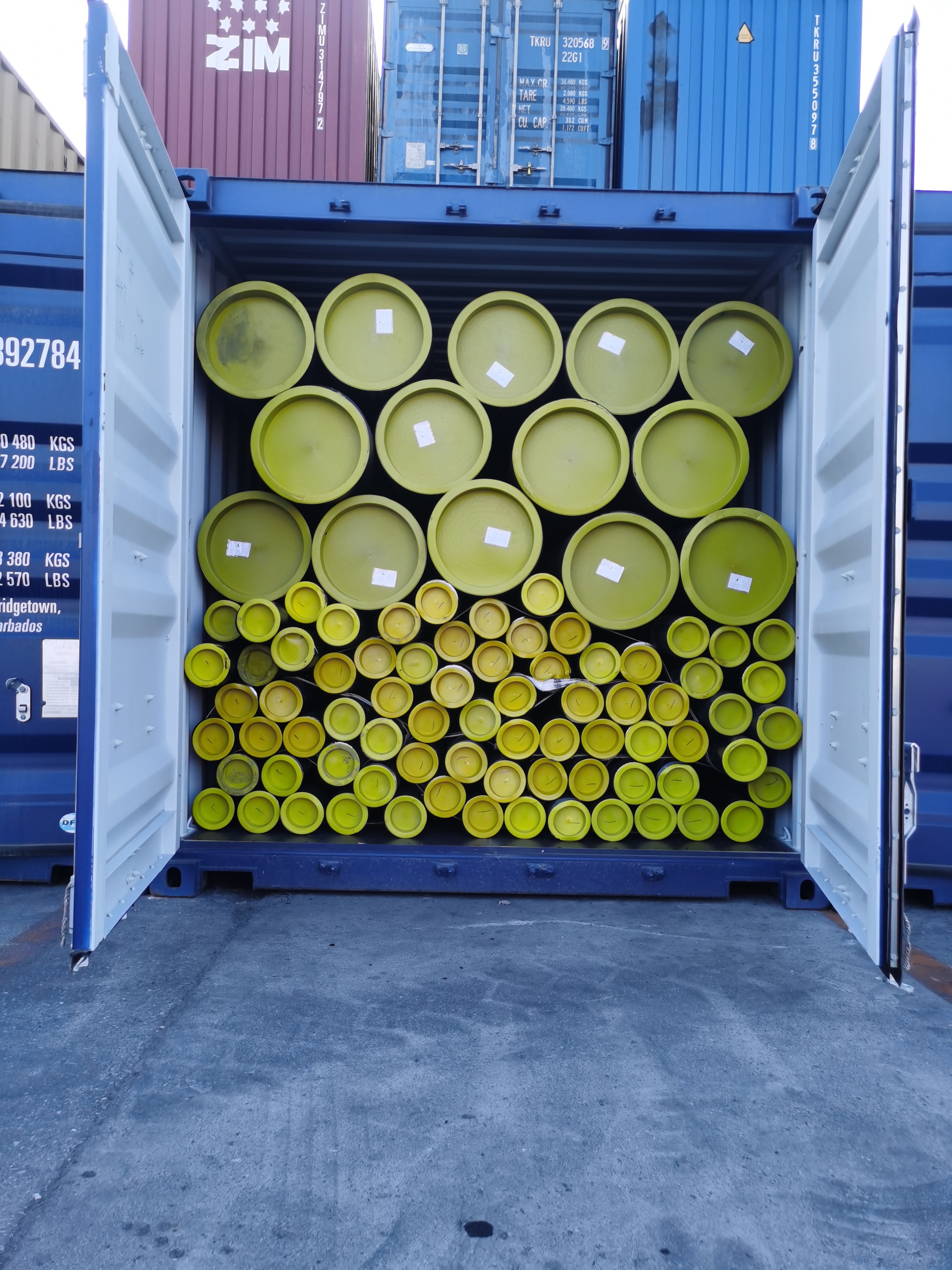

| Баста | Бастаи фуҷур; Дар бастаҳо бастабандӣ карда шудааст (макс 2 тонна); қубурҳои бастабандӣ бо фалаҳо дар ҳарду канорбарои бор кардан ва холй кардан осон;чубҳолатҳо; халтаи бофандагии обногузар |
| Санҷиш | Таҳлили ҷузъҳои кимиёвӣ, хосиятҳои механикӣ, хосиятҳои техникӣ, андозаи берунӣ Санҷиши гидравликӣ, санҷиши рентгенӣ |

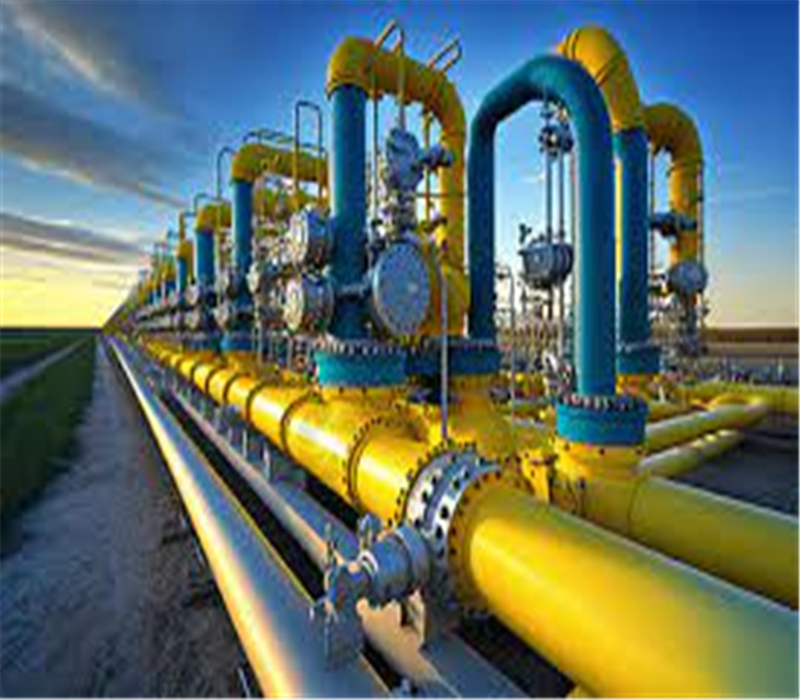

| Ариза | Интиқоли моеъ, қубури сохтор, сохтмон, крекинги нафт, қубури нафт, қубури газ |

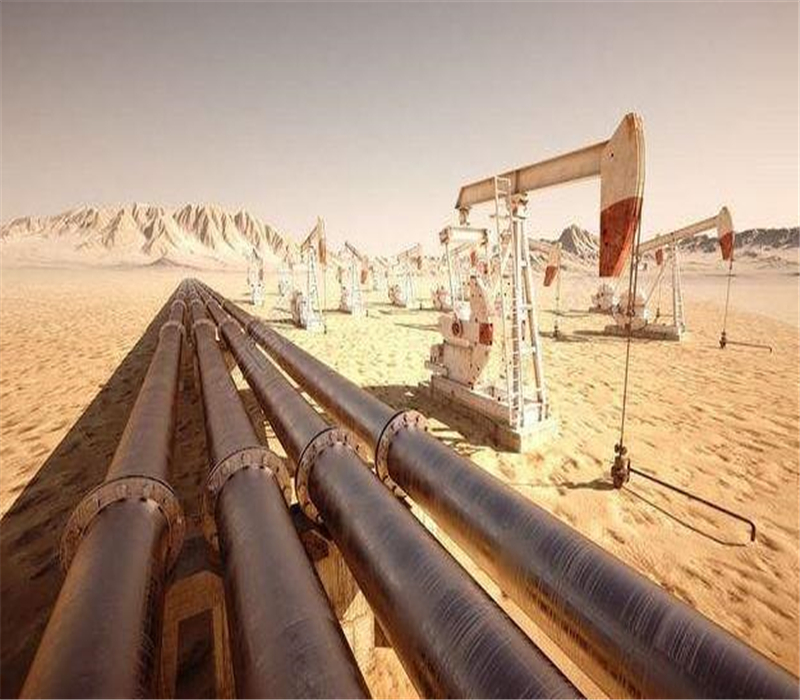

API 5L X42-X80, PSL1 & PSL2 нафт ва газҚубури пӯлоди бефосилаи карбонбарои интиқоли газ, об ва нафти ҳам саноати нафт ва ҳам гази табиӣ истифода мешавад.
API 5L X42-X80, PSL1&PSL2 қубури пӯлоди бефосилаи нафту газ бо усули хунук кашидашуда ё гарм печонидашуда, мувофиқи талаби муштариён сохта мешавад.
API 5L X52 PSL1&PSL2 қубури пӯлоди бефосилаи нафт ва гази карбон ё бо ғелондаи сард ё гарм, одатан андозаи хурд аз рӯи хунук кашидашуда ва андозаи калон бо ғелони гарм сохта мешавад.
Дараҷа ва таркиби химиявӣ (%)Барои API 5L PSL1
| Стандарт |
Синф | Таркиби химиявӣ(%) | |||
| C | Mn | P | S | ||
| API 5L | X42 | ≤0,28 | ≤1,30 | ≤0,030 | ≤0,030 |
| X46, X52, X56 | ≤0,28 | ≤1,40 | ≤0,030 | ≤0,030 | |
| X60,X65 | ≤0,28 | ≤1,40 | ≤0,030 | ≤0,030 | |
| X70 | ≤0,28 | ≤1,40 | ≤0,030 | ≤0,030 | |
| X52 | ≤0,28 | ≤1,40 | ≤0,030 | ≤0,030 | |
Дараҷа ва таркиби химиявӣ (%)Барои API 5L PSL2
| Стандарт |
Синф | Таркиби химиявӣ(%) | |||
| C | Mn | P | S | ||
| API 5L | X42 | ≤0,24 | ≤1,30 | ≤0,025 | ≤0,015 |
| X46, X52, X56 | ≤0,24 | ≤1,40 | ≤0,025 | ≤0,015 | |
| X60,X65 | ≤0,24 | ≤1,40 | ≤0,025 | ≤0,015 | |
| X70, X80 | ≤0,24 | ≤1,40 | ≤0,025 | ≤0,015 | |
| X52 | ≤0,24 | ≤1,40 | ≤0,025 | ≤0,015 | |
Хусусиятҳои механикии API 5L GR.B X42-X80/X52(PSL1):
| Синф | Қувваи ҳосилнокӣ(МПа) | Устувории кашишӣ(МПа) | Дарозиш A% | ||
|
| psi | МПа | psi | МПа | Дарозиш (дақ) |
| X42 | 42,000 | 290 | 60 000 | 414 | 21—27 |
| X46 | 46 000 | 317 | 63,000 | 434 | 20—26 |
| X52 | 52,000 | 359 | 66 000 | 455 | 20—24 |
| X56 | 56,000 | 386 | 71,000 | 490 |
|
| X60 | 60 000 | 414 | 75 000 | 517 |
|
| X65 | 65 000 | 448 | 77,000 | 531 |
|
| X70 | 70 000 | 483 | 82,000 | 565 |
|
| X52 | 52,000 | 359 | 66 000 | 455 | 20—24 |
Хусусиятҳои механикии API 5L/X52Қубури хати бефосилаи GR.B (PSL2):
| Синф | Қувваи ҳосилнокӣ(МПа) | Устувории кашишӣ(МПа) | Дарозиш A% | Таъсир (J) | ||
|
| psi | МПа | psi | МПа | Дарозиш (дақ) | Мин |
| X42 | 290 | 496 | 414 | 758 | 21—27 | 41(27) |
| X46 | 317 | 524 | 434 | 758 | 20—26 | 41(27) |
| X52 | 359 | 531 | 455 | 758 | 20—24 | 41(27) |
| X56 | 386 | 544 | 490 | 758 |
|
|
| X60 | 414 | 565 | 517 | 758 |
|
|
| X65 | 448 | 600 | 531 | 758 |
|
|
| X70 | 483 | 621 | 565 | 758 |
|
|
| X80 | 552 | 690 | 621 | 827 |
| |
| X52 | 359 | 531 | 455 | 758 | 20—24 | 41(27) |
Санҷиши механикӣ
Санҷиши сахтӣ
Санҷиши буриш
Озмоиши кашиши бадани қубур — Санҷиши кашиш бояд мувофиқи ISO6892 ё ASTM A370 гузаронида шавад. Намунаҳои дарози бояд истифода шаванд. Ду маротиба дар як воҳиди озмоишии қубур бо таносуби якхелаи васеъшавии сард abd
Санҷиши ҳамворкунӣ - Як санҷиши ҳамворкунӣ бояд дар намунаҳо аз ҳар як нӯги ду найчае, ки аз ҳар як лот интихоб шудааст, анҷом дода шавад.
Санҷиши таъсири CVN - Санҷиши Чарпи бояд мувофиқи ASTM A370 гузаронида шавад.Ду маротиба дар як воҳиди озмоишии на бештар аз 100 дарозии қубур бо ҳамон таносуби васеъшавии сард abd
Санҷиши сахтӣ - Вақте ки нуқтаҳои сахти гумонбаршуда тавассути санҷиши визуалӣ муайян карда мешаванд, санҷишҳои сахтӣ мувофиқи ISO 6506, ISO 6507, ISO 6508 ё ASTM A 370 бо истифода аз таҷҳизоти сайёри санҷиши сахтӣ ва усулҳои мувофиқи ASTM A 956, ASTM A 1038 гузаронида мешаванд. ё ASTM E 110 мутаносибан вобаста ба усули истифодашуда.
Озмоиши гидростатикӣ - Ҳар як қубур бояд ба озмоиши фишори гидростатикӣ гузарад
Санҷиши хамшавӣ - дарозии кофии қубур бояд дар сардии 90° дар атрофи мандрели силиндрӣ хам карда шавад.
100% санҷиши рентгенӣ барои дарз кафшер
Санҷиши ултрасадо
Имтиҳони ҷорӣ

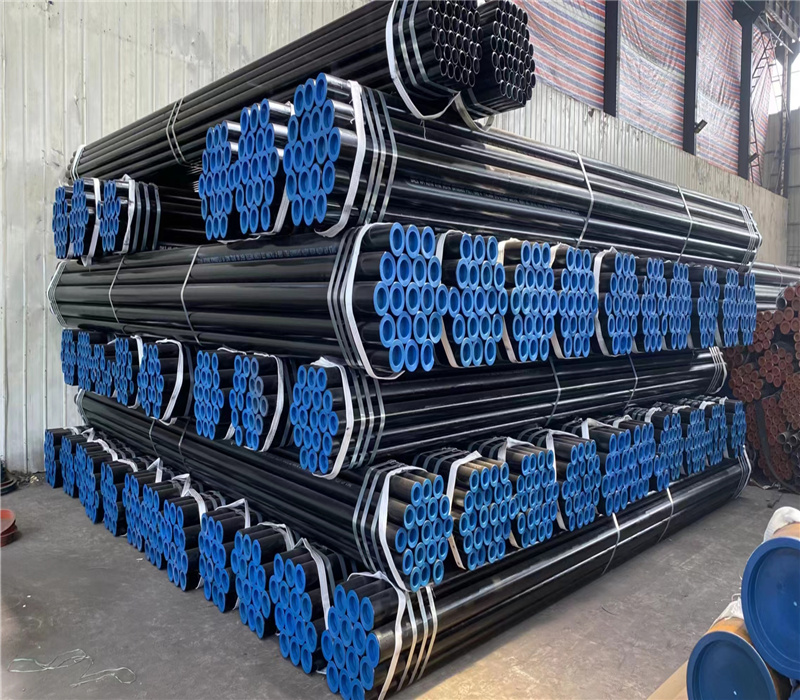

Қубури луч ё рӯйпӯши сиёҳ / лак (мувофиқи талаботи муштарӣ);
6" ва поёнтар дар бастаҳо бо ду фалаҷи пахта;
Ҳарду бо муҳофизони ниҳоӣ ба охир мерасанд;
Андозаи ҳамвор, канори ҳамвор (2" ва болотар бо ақсои қафас, дараҷа: 30~35°), риштадор ва муфта;
Нишон додан.
| Андоза | Таҳаммулпазирӣ (бо таҳаммулt tо берун нишон дода шудаастдиаметр) |
| <2 3/8 | + 0,016 дюйм, - 0,031 дюйм (+ 0,41 мм, - 0,79 мм) |
| > 2 3/8 ва ≤4 1/2, пайваста кафшер | ±1,00% |
| > 2 3/8 ва < 20 | ±0,75% |
| > 20. бефосила | ± 1,00% |
| >20 ва <36, кафшер карда шудааст | + 0,75%.-0,25% |
| > 36, кафшер карда шудааст | + 1/4 дюйм - 1/8 дюйм (+ 6,35 мм, -3,20 мм) |
Дар мавриди қубуре, ки ба фишорҳои аз фишори стандартии санҷишӣ гидростатикӣ санҷида шудааст, таҳаммулпазирии дигар метавонад байни истеҳсолкунанда ва харидор мувофиқа карда шавад.
| Аз мудаввар | |||||
| Андоза | Таҳаммулпазирии минус | Плюс таҳаммулпазирӣ | Таҳаммулпазирии ҳамаҷониба | Диаметр, таҳаммулпазирии меҳвар (фоизи OD муайяншуда) | Фарқияти максималӣ байни диаметрҳои ҳадди аққал ва максималӣ (танҳо ба қубур бо D/t≤75 дахл дорад) |
| ≤10 3/4 l&V4 | 1/64 (0,40мм) | 1/16 (1,59мм) | — | — | |
| >10 3/4 ва ≤20 | 1/32 (0,79 мм) | 3/32 (2,38 мм) | — | — | — |
| > 20 ва ≤ 42 | 1/32 (0,79 мм) | 3/32 (2,38 мм) | b | ± 1% | <0,500 дюйм (12,7 мм) |
| >42 | 1/32 (0,79 мм) | 3/32 (2,38 мм) | b | ± 1% | £ Q625 дюйм (15,9 мм) |
Таҳаммулпазирии берун аз мудавварӣ ба диаметрҳои максималӣ ва минималӣ, ки бо ченаки бар, штангенциркуль ё дастгоҳе, ки диаметрҳои воқеии максималӣ ва минималиро чен мекунанд, татбиқ мешаванд.
Диаметри миёнаи (тавре ки бо лентаи диаметр чен карда мешавад) як нӯги қубур набояд аз нӯги дигараш 3/32 дюйм (2,38 мм) фарқ кунад.
| Андоза | Навъи қубур | Таҳаммулпазирӣ1 (фоизи ғафсии девори муайяншуда) | |
| Синфи B ё поёнтар | Синфи X42 ё баландтар | ||
| <2 7/8 | Ҳама | +20.- 12.5 | + 15.0.-12.5 |
| >2 7/8ва <20 | Ҳама | + 15,0,-12,5 | + 15-I2,5 |
| >20 | Кафшершуда | + 17.5.-12.5 | + 19.5.-8.0 |
| >20 | Бефосила | + 15.0.-12.5 | + 17,5.-10,0 |
Агар таҳаммулпазирии манфии камтар аз таҳаммулпазирии номбаршуда аз ҷониби харидор муайян карда шавад, таҳаммулпазирии мусбӣ бояд то диапазони умумии таҳаммулпазирии татбиқшаванда бо фоиз кам аз таҳаммулпазирии манфии ғафсии девор зиёд карда шавад.
| Миқдор | Toтавозун (фоиз) |
| Дарозии ягона, қубури махсуси оддӣ ё қубури A25Дарозии ягона, қубурҳои дигарМошинҳо. Синфи A25,40,000 фунт (18 144 кг) ё бештарБорҳои боркаш, ғайр аз дараҷаи A25,40.0001b (18 144 кг) ё бештарВагонҳо, ҳама навъҳои камтар аз 40000 фунт (18 144 кг) Тартиб додани ашё.Синфи A25.40 000 фунт (18 144 кг) ё бештар Ба ғайр аз синфи A25,40,000 фунт (18 144 кг) ё бештар аз ашё фармоиш диҳед Маҳсулотро фармоиш диҳед, ҳама навъҳо, камтар аз 40.000 фунт (18 144 кг) | + 10.-5.0 + 10,- 35 -2.5 -1,75 -15 -3.5 -1,75 -3.5 |
Эзоҳҳо:
1.Таҳаммулпазирии вазн ба вазнҳои ҳисобшудаи қубури риштадор ва пайвастшуда ва вазнҳои ҷадвал ё ҳисобшуда барои қубури оддӣ татбиқ мешаванд.Дар ҳолате, ки таҳаммулпазирии манфии ғафсии девор камтар аз онҳое, ки дар ҷадвали боло оварда шудаанд, аз ҷониби харидор муайян карда шуда бошад, таҳаммулпазирии изофӣ вазн барои дарозии яккаса бояд то 22,5 фоиз камтар аз таҳаммулпазирии манфии ғафсии девор зиёд карда шавад.
2.Барои вагонҳое, ки аз қубур аз зиёда аз як адад фармоиш иборатанд, таҳаммулпазирии вагонҳо бояд дар асоси фармоиши инфиродӣ татбиқ карда шаванд.
3. Таҳаммулпазирӣ барои ашёи фармоишӣ ба миқдори умумии қубуре, ки барои ашёи фармоиш фиристода мешавад, дахл дорад.
